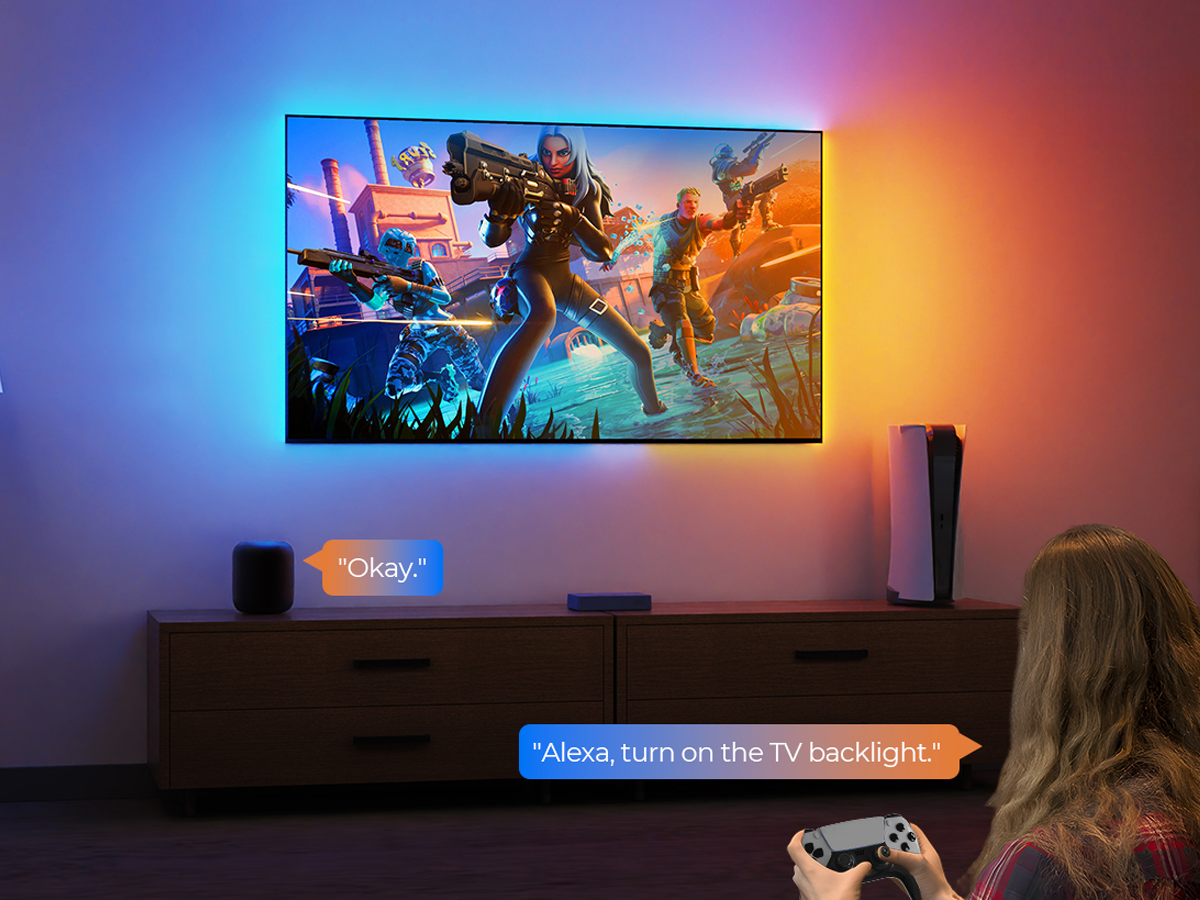

Transforma tu televisor en una experiencia cinematográfica con un kit de retroiluminación HDMI Sync TV que amplía los colores más allá de la pantalla. Este sistema de iluminación ambiental se sincroniza con tu contenido en tiempo real, creando una experiencia visual inmersiva. Esta guía lo explica todo, desde el desempaquetado hasta el primer uso en menos de 30 minutos.
Contenido de la caja: Lista de verificación previa a la instalación
Antes de comenzar, verifique que tenga todos los componentes:
| Componente | Objetivo | Controlar |
|---|---|---|
| Tira de luz LED | Crea iluminación ambiental | ☐ |
| Caja de sincronización HDMI | Procesa la señal de vídeo para la sincronización del color. | ☐ |
| Cable HDMI (2.1) | Conecta la caja de sincronización al televisor | ☐ |
| Adaptador de corriente | Alimenta el sistema | ☐ |
| Clips de fijación (20-30 uds.) | Asegura la tira de LED | ☐ |
| Guía de inicio rápido | Documentación de referencia | ☐ |
¿Faltan artículos? Contacte con el soporte técnico inmediatamente para obtener repuestos antes de la instalación.
Instalación de hardware: configuración de 15 minutos
Paso 1: Prepare la superficie de su televisor
Fundamental para el éxito de la adhesión:
- Apague y desenchufe su televisor
- Limpie el perímetro posterior con alcohol isopropílico (70% o superior)
- Dejar secar completamente (2-3 minutos)
Por qué es importante: El 90 % de las fallas en las tiras LED se deben a una mala adhesión. El aceite y el polvo impiden una correcta adhesión.
Paso 2: Instale los clips de fijación
Patrón de colocación óptimo:
- Empezar en la parte inferior central
- Coloque clips cada 4-6 pulgadas
- Mantener a 1-2 pulgadas del borde del televisor
- Presione cada clip durante 10 segundos
Consejo: Para televisores de 55" o más, use todos los clips incluidos. Para televisores más pequeños, sepárelos con una separación de 7,5 a 10 cm.
Paso 3: Monte la tira de LED
- Comience desde el extremo del conector de alimentación
- Presione la tira firmemente en cada clip hasta que haga clic.
- Asegúrese de que no haya secciones sueltas ni caídas
- Deje un espacio de 2 pulgadas en las esquinas para lograr curvas suaves.
Error común que se debe evitar: no estirar la tira: esto daña los LED y provoca una iluminación desigual.
Paso 4: Conexiones de cables (el orden correcto es importante)
Conéctese en esta secuencia exacta para evitar problemas de protocolo de enlace HDMI:
-
Tira de LED → Caja de sincronización
- Conector USB en puerto "LED OUT"
- Empuje hasta que esté completamente asentado
-
Dispositivo de origen → Cuadro de sincronización
- Cable HDMI existente en el puerto "HDMI IN 1"
- Admite hasta 4 fuentes (consola de juegos, dispositivo de transmisión, etc.)
-
Caja de sincronización → TV
- Incluye cable HDMI 2.1 de "HDMI OUT" al televisor
- Utilice el puerto HDMI 2.1 en el televisor para compatibilidad con 4K/120Hz
-
Conexión de energía
- Conecte el adaptador de corriente por último
- Se recomienda utilizar protector contra sobretensiones.
Nota de compatibilidad: funciona con cualquier fuente HDMI pero requiere HDCP 2.2 para contenido 4K.
Configuración del software: configuración de 5 minutos
Proceso de emparejamiento inicial
-
Secuencia de encendido:
- Encienda la caja de sincronización (la tira de LED parpadea en blanco)
- Espere el efecto de respiración (modo de emparejamiento activo)
- Si no parpadea: mantenga presionado el botón de reinicio durante 5 segundos
-
Conexión de la aplicación:
- Descargar la aplicación complementaria (iOS 12+ / Android 8+)
- Habilitar Bluetooth y Wi-Fi
- Toque "Agregar dispositivo" cuando la tira esté parpadeando
- Seleccione su red de 2,4 GHz (no compatible con 5 GHz)
-
Actualización de firmware:
- La aplicación solicita una actualización en la primera conexión
- Tarda entre 3 y 5 minutos
- No apague durante la actualización
Funciones y configuraciones de optimización
Modos de sincronización del núcleo
| Modo | Mejor para | Estado latente | Consumo de energía |
|---|---|---|---|
| Sincronización de vídeo | Películas/TV | 40-50 ms | Medio |
| Modo de juego | Juego de azar | <20 ms | Alto |
| Sincronización musical | Visualización de audio | Tiempo real | Bajo |
| Ambiente | Colores estáticos | N / A | Más bajo |
Configuración de rendimiento
Brillo:
- Películas: 60-70% (reduce la fatiga visual)
- Juegos: 80-100% (inmersión máxima)
- Uso diario: 40-50% (extiende la vida útil del LED)
Intensidad de sincronización:
- Sutil: 30% (distracción mínima)
- Equilibrado: 60% (valor predeterminado recomendado)
- Vívido: 100% (efecto máximo)
Calibración de color:
- Cálido (2700 K): visualización nocturna
- Neutro (4000K): Colores equilibrados
- Frío (6500K): Se adapta a la mayoría de las configuraciones de TV
Funciones avanzadas
Detección de escena: ajusta automáticamente el algoritmo de sincronización según el tipo de contenido
Detección de barras negras: ignora las áreas de buzón para una coincidencia de colores precisa
Control multizona: personaliza diferentes bordes del televisor de forma independiente
Solución de problemas comunes
Caja de sincronización no detectada
- Verifique que todos los cables estén completamente insertados
- Pruebe diferentes puertos HDMI
- Ciclo de encendido: Desenchufe durante 30 segundos
- Reiniciar el dispositivo: mantenga presionado el botón durante 10 segundos
Los colores no coinciden con la pantalla
- Habilitar "Color mejorado" en la configuración de la aplicación
- Ajuste el balance de blancos para que coincida con el televisor
- Reducir la intensidad de sincronización si está sobresaturada
- Compruebe que el cable HDMI admita el ancho de banda requerido
Sin paso de 4K/HDR
- Confirmar el uso de cables HDMI 2.1
- Habilitar "HDMI mejorado" en el televisor
- Actualizar el firmware de la caja de sincronización
- Comprueba las salidas de fuente de señal 4K
La conexión Wi-Fi se cae
- Acerque el enrutador (a menos de 30 pies)
- Cambiar a la red de 2,4 GHz
- Reducir la interferencia de otros dispositivos
- Considere un adaptador Ethernet para la caja de sincronización
Especificaciones de rendimiento
| Especificación | Detalles |
|---|---|
| Resolución máxima | 4K a 120 Hz, 8K a 60 Hz |
| Compatibilidad con HDR | HDR10, HDR10+, Dolby Vision |
| Retraso de entrada | <1 ms de paso |
| Conteo de LED | 60-90 LED (dependiendo del tamaño) |
| Consumo de energía | 15-25W activo |
| Wifi | 802.11 b/g/n (2,4 GHz) |
| Compatibilidad de aplicaciones | iOS 12+, Android 8+ |
Resumen de inicio rápido
Tiempo total de configuración: 20-30 minutos
- Limpiar la parte trasera del televisor con alcohol
- Instalar clips alrededor del perímetro
- Montar la tira de LED en clips
- Conectar: Tira → Sync Box → TV
- Descargar la aplicación y emparejar el dispositivo
- Seleccione el modo "Sincronización de vídeo"
- Ajustar el brillo al 60%
Tu sistema de iluminación inmersiva está listo. Para obtener mejores resultados, atenúa las luces de la habitación y coloca el televisor a una distancia de 15 a 30 cm de la pared.
Preguntas frecuentes
¿Funciona esto con todos los televisores?
Sí, cualquier televisor con entrada HDMI. Óptimo para pantallas de 43 a 85 pulgadas.
¿Afectará el rendimiento del juego?
No. El retraso de entrada es inferior a 1 ms en el modo de transferencia. El modo Juego reduce el procesamiento de sincronización a menos de 20 ms.
¿Puedo utilizar varios cuadros de sincronización?
No, solo se necesita una caja de sincronización por televisor. Varios televisores necesitan sistemas separados.
¿Funciona con aplicaciones de TV integradas?
No, solo con fuentes HDMI externas. Las aplicaciones de Smart TV ignoran la caja de sincronización.
¿Cuál es la vida útil del LED?
50.000 horas (17 años con 8 horas de uso diario).
